Centru de comanda 5 zone (cu fir) CB500 SALUS

CB500, centrul de comandă esențial pentru sistemele de încălzire și răcire prin pardoseală, integrează un modul specializat pentru gestionarea surselor de căldură și frig. Acest dispozitiv permite controlul până la 5 zone distincte, cu posibilitatea de extindere la 15 zone prin adăugarea a două module de extensie CB500X. Fiecare zonă poate fi controlată individual prin termostate, care necesită o conexiune de 230V direct din CB500. Dispozitivul oferă ieșiri liber de potențial pentru controlul cazanelor, pompelor de căldură sau chillere, permițând comutarea ușoară între modurile de încălzire și răcire. Include, de asemenea, ieșiri de 230V pentru pompe și actuatoare. CB500 este optimizat pentru utilizarea cu actuatoare de tip NC (normal închise). Conectarea rapidă prin intermediul clemelor rapide facilitează instalarea convenabilă și eficientă, recomandându-se montarea aparentă sau pe șină DIN pentru o integrare optimă.

- Producător: SALUS Controls
- Model: CB500 cu fir
- Tip produs: centru de comandă pentru sistem de încălzire cu 5 zone

Specificații tehnice:
Alimentare: 230 V AC 50 Hz
Sarcina totală maximă: 7 (2) A
Sarcina totală maximă pentru Pompă / Cazan / Pompă de căldură (Chiller): 5 (2) A
Intrări: Schimbare mod încălzire / răcire (liber de potențial), Senzor punct de rouă
Ieșiri: Ieșire cazan (liber de potențial), Ieșire pompă de căldură / Chiller (liber de potențial), Comanda pompei (AC 230V), Actuatoare (AC 230V)
Dimensiuni: [mm] 270 x 110 x 55

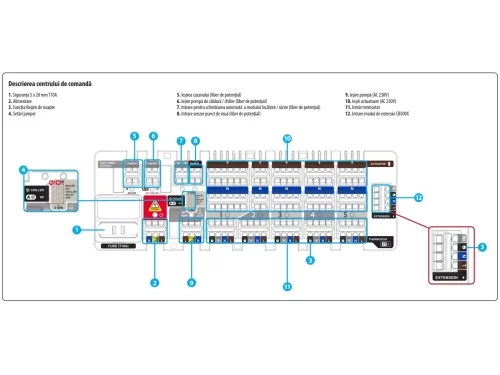

Descrierea centrului de comandă (vezi imagine):
1. Siguranța 5 x 20 mm T10A
2. Alimentare
3. Funcția Regim de noapte
4. Setări jumper
5. Ieșirea cazanului (liber de potențial)
6. Ieșire pompă de căldură / chiller (liber de potențial)
7. Intrare pentru schimbarea automată a modului încălzire / răcire (liber de potențial)
8. Intrare senzor punct de rouă (liber de potențial)
9. Ieșire pompă (AC 230V)
10. Ieșiri actuatoare (AC 230V)
11. Intrări termostat
12. Intrare modul de extensie CB500X
